L-50型液压复轨器

咨询热线:13921705661

产品介绍

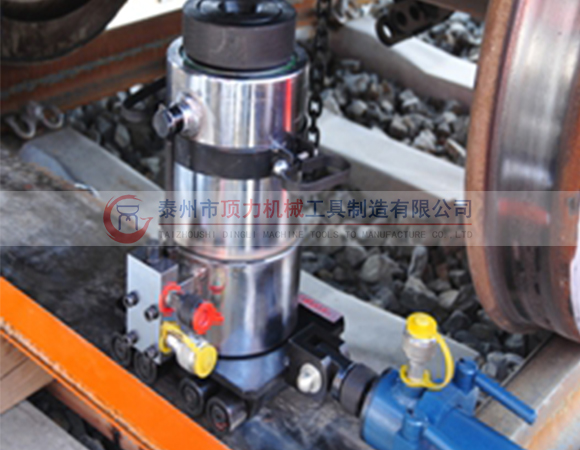

直顶横移型复轨器(L-50型复轨器)结构简单,操作方便,油泵采用单油泵双控制,一台油泵可以同时操作举升缸或横移缸。使用本设备时要注意掉道车辆倾斜时,先用本设备先扶正车辆后再进行救援起复作业;底座下部要用枕木垫实、垫平并保证举升油缸工作时与地面垂直。

    直顶横移型复轨器是根据先举升然后左右横移来完成复轨作业,整个过程简单明确因此在整个液压起复行业里面,这种原理的复轨器是也是常见的。

L-50型复轨器的顶举点为车钩、中梁(或心盘),液压缸为三级液压缸,横移量为500mm、工作点为450mm、升程为560mm。顶举车钩适用总重量≤55吨的各种车辆,顶举中梁适用于总重量≤90吨的各种车辆。可接手动泵、机动泵、电动泵,安装简单,操作稳定。



1、适用于机务系统救援起复设备

型号、技术指标

A-90复轨器

A-120型复轨器

DFZ-6型复轨器

起复点

顶举车钩、中梁

吊复车钩、勾框

顶举车轴

适用重量
  范围

顶举车钩≤90吨、中梁≤140吨

吊复车钩、勾框≤150吨

顶举车轴≤90吨

工作点

400mm

250—400mm

280mm

升程

1250mm

1250mm

370mm

横移量

550mm

550mm

380mm



2、适用于车务系统救援起复设备

型号、技术指标

A-90复轨器

L-50型复轨器

DFZ-6型复轨器

起复点

顶举车钩、中梁

顶举车钩、中梁(或心盘)

顶举车轴

适用重量
  范围

顶举车钩≤90吨、中梁≤140吨

车钩≤55吨、中梁(或心盘)≤90吨

顶举车轴≤90吨

工作点

400mm

450mm

280mm

升程

1250mm

560mm

370mm

横移量

550mm

500mm

380mm



3、适用于工务、供电系统救援起复设备

型号、技术指标

A-50型吊复式

A-60型复轨器

L-50型复轨器

起复点

吊复车钩、勾框

顶举车钩

顶举车钩、中梁(或心盘)

适用重量
  范围

吊复车钩勾框≤60吨

顶举车钩≤60吨

车钩≤55吨、中梁(或心盘)≤90吨

工作点

250—400mm

380mm

450mm

升程

1250mm

1250mm

560mm

横移量

550mm

550mm

500mm
